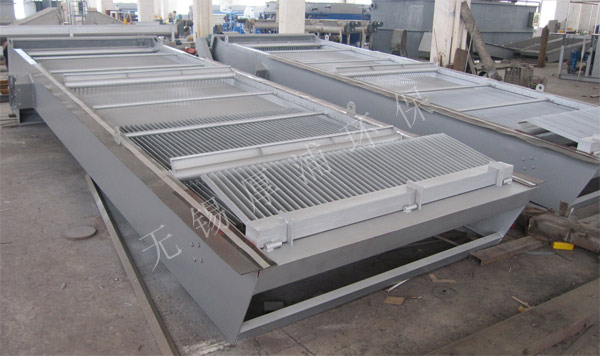

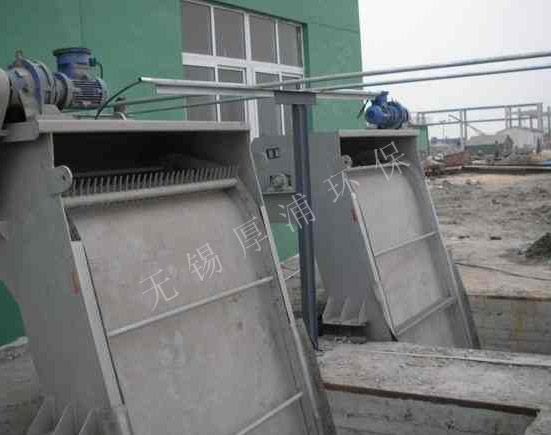

概述
　　反捞式格栅除污机为粗格栅，又称雨水格栅，或者回转耙式格栅，是一种用于清除水体重较大固体悬浮物的大型粗格栅设备，本装置可以连续清除液体中的固体悬浮物，设计合理，结构简单，运转安全可靠，自动化程度高，可广泛运用于城市污水处理，自来水厂取水口，雨水泵站，发电厂冷却水取水口等大流量的水处理场所。设备结构参照了回转式格栅除污机的优点，采用与众不同的工作原理，即耙齿链在栅前后作回转运动，当耙齿运转到栅条的迎水面时，即插入栅条缝隙中由下往上作清捞动作，耙齿链采用封闭式，不让杂物侵入，使设备运转平稳。在设备安装时采用整机吊装，只需在集水井两侧的地坪上预埋两块钢板，土建简单，安装维修方便。

工作原理
　　反捞式格栅除污机由机架、驱动装置、传动导轮、耙链组合及耙齿、挡渣栅条。挡渣板等组成。在电机驱动下，牵引链条在迎水面由下往上作回转运动。当牵引链上的耙齿轴运转到栅条的迎水面时。耙齿即插入栅条缝隙中由下往上作清捞动作，将栅条上所截留的杂物刮落耙中，清除效率高且彻底。当齿耙运转到机器上，杂物靠自重自行脱落至容器或输送机上，把杂物送走。

特点与应用
       在运行过程中，杂物可能进入牵引链中，将链条卡死，故设计了封闭式牵引链。其主要有链板、链销和滚轮组成，运行时由机架上的导轨作导向，滚轮在导轨上作滚动运动，阻力小且运转平稳。
       水下回转轮定位采用不锈钢材质，配以耐磨铜套自润滑轴承，免去水下部件的日常维护。
       挡渣部分采用固定栅条形式，有较强的耐冲击力，能承受较大的水位差。
       基于以上优点，反捞式格栅应用于较宽的河道拦污、雨水泵站、河道取水口、污水厂粗格栅等大流量的水处理场所。

订货参数
       1、渠道（设备）宽度    2、渠道深度   3、出料高度    4、耙齿间隙 5、安装角度 6、机架材质   7、耙齿材质    8、其余要求

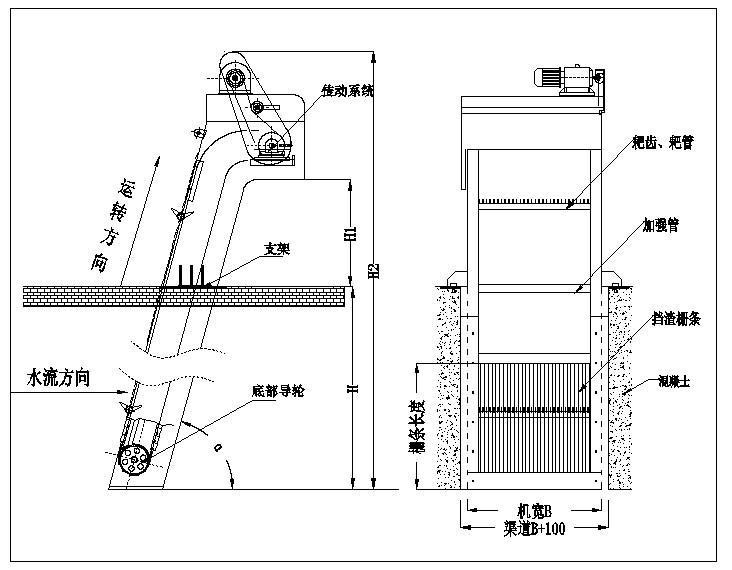

外形示意图

       B=机宽； H=渠深； H1=出渣高度； H2=H+H1+2000； α=安装角度。
       过水流量计算
       反捞式格栅每小时过水流量：Q=K*（B-160）*h*V*3600，其中：
       Q=过水流量（m³/h）；K=与格栅间隙有关的流量系数（见系数表）；B=格栅机宽；h=栅前水深,一般按1m或低于渠深0.3m以上；V=过流速度，一般取0.6~1m/s。

主要技术参数

格栅间隙	15	20	30	50	80	100	>100
流量系数K	0.42	0.5	0.6	0.71	0.8	0.83	0.85

ZHG反捞式格栅除污机主要技术参数及外形尺寸列表
